congatec COM Express Type 6 Referenz Design

Um einen schnellen Start mit COM Express® zu ermöglichen, bietet congatec ein Evaluation Carrier Board an, welches alle COM Express® Signale auf standard Schnittstellen ausgibt. Dieses EVAL Board unterstützt COM Express® Compact und Basic Module basierend auf Typ 6 Pinout.

conga-TEVAL: Evaluation Carrier Board für COM Express® Typ 6 Module.

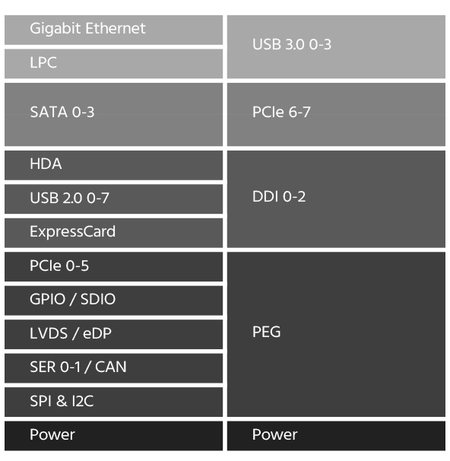

Spezifikation

  • 6x PCI Express x1
  • 1x Express Card
  • 1x PCI Express Graphics (PEG) x16
  • 1x Mini PCI Express
  • Gigabit Ethernet
  • 2x USB 2.0
  • 4x USB 3.0
  • 1x USB client
  • High Definition Audio Codec
  • 2x HDMI
  • 2x Display Port
  • 4x SATA
  • 1x DDI / SDVO Slot
  • 2x COM
  • 1x LPT
  • 1x GPIO/SDIO
  • System speaker
  • Power button
  • Reset button
  • CMOS Battery
  • LPC POST code display
  • CRT connector
  • LVDS interface
  • ATX connector
  • 12V/GND banana jacks
