SMARC 2.0

SMARC2.0 是由SGET于2016/6/2发布的一种规格尺寸。

 康佳特担任SMARC2.0规范的编辑。

取得SMARC 2.0 白皮书 这里

观看 SMARC 2.0 视频 这里

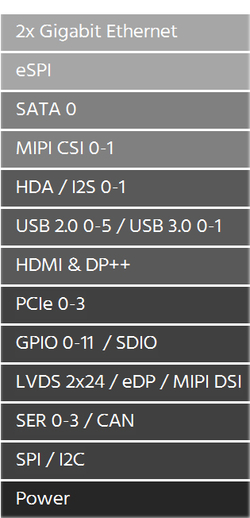

SMARC2.0的技术亮点

SMARC2.0连接器的314引脚,也可用于MXM3.0显卡标准,故有空间可支持多达4个视频输出,突显了SMARC2.0特别适用于多媒
体应用。

连接器

SMARC2.0采用可靠性高,具备高速认证且经济实惠的314 引
脚,0.5mm间距的 MXM 3连接器,并提供丰富的内部与外部
扩展视频接口选项。支持两种模式的 DisplayPorts(DP++),可
通过DisplayPort,HDMI 或 VGA提供灵活的外部显示屏连接。
内部显示器方面,配置了2x24 位 LVDS,可替换为支持两个独
立嵌入式eDP或MIPI DSI。

两个以太网端口提供更高的精准度

SMARC2.0配置了两个千兆以太网端口,是面向物连网(IoT)或
工业4.0应用的具体优势。两个以太网端口提供SDPs (Software
Defined Pins),允许基于硬件IEEE1588精确时间协议(PTP)。

无线

SMARC2.0模块提供了一个特殊区域装置小型RF连接器,面向
无线接口(如: WLAN和蓝牙)。

摄像头接口

SMARC2.0提供了支持数码相机所需的所有信号。因此,装载
了两个串行MIPI CSI (Camera Serial Interface)。

低功耗

SMARC2.0规范只定义低功耗应用。它可由3.3V或5V 直流电源
操作且提供所有额外信号给电池管理。

向后兼容

SMARC2.0与前一代(SMARC1.1)是无法兼容的。其功能完全更
新,三分之一的引脚定义已经变更。

小尺寸

模块的尺寸仅有82 x 50 mm²,可轻易的集成至尺寸狭窄的系
统。

SGeT e.V.

SMARC (“Smart Mobility ARChitecture”)标准规范于2012年由
SGeT标准协会制定。康佳特是SGeT的创始成员,董事会成员
及SMARC规范编辑。
